Dettagli:
|
| specificazione di prodotto: | C80-300 | Thicknes materiali: | 2-3mm |
|---|---|---|---|
| Formazione della velocità: | 0-12m/min | Stazioni del rullo: | 15 stazioni |
| motore principale p; ower: | 11Kw | Garanzia: | 1 anno |
| Peso a macchina: | 4 tonnellate | Dimensioni macchina: | 6000mm*800mm*1200mm |
| Evidenziare: | C arcareccio rullo che forma macchina,Z arcareccio rullo che forma macchina |
||
15 punti di formazione del Purlin di C laminano a freddo la formazione dell'alta velocità a macchina 0-12m/min
1. Parametro tecnico
Specificazione di prodotti: C80-300. spessore: 2-3mm. Carico di snervamento: massimo 250Mpa.
Velocità di marcia: 0-12m/min.
Materiale dell'albero primario: 45# acciaio, trattamento di Q&T
Diametro principale di asse: ¢75mm
Materiale del rullo: Acciaio del cuscinetto GCr15, trattamento termico di Qunching, rivestimento nero di superficie. Rigidità: HRC58-62.
Gruppi del rullo: rulli della conduttura di 15 gruppi
Livellamento del rullo: 7 rulli che livellano dispositivo
Potere del motore principale: 11KW;
Potere idraulico del motore della stazione: 5.5KW
Stazione di perforazione: dispositivo di perforazione 2
Sistema di controllo elettrico: Intera linea controllo adottato dello SpA, SpA di Panasonic.
Metodo di taglio: Alimentata idraulica, automaticamente taglio alla lunghezza dopo la formazione del rotolo
Taglio del materiale della muffa: Cr12 che estigue trattamento
Svolgersi: dal uncoiler del manuale 5T
Modo dell'azionamento: catena a 1,5 pollici del doppio
Dimensione a macchina: 8m L X 0,88 m. W X 1,0 m. H
Peso a macchina: circa 8 tonnellate.
2. Flusso di funzionamento
Svolgersi - l'entrata che guida & che livella la formazione del rotolo tagliata alla lunghezza-Fuor'ha messo la tavola
3. Componenti a macchina
| S.N | Nome dell'attrezzatura | Quantità |
| 1 | uncoiler del manuale 3T | 1 insieme |
| 2 | Livellamento del dispositivo | 1 unità |
| 3 | Stazione di perforazione (muffa di perforazione compresa) | 1 unità |
| 4 | Rotolo principale che forma macchina | 1 unità |
| 5 | Impulso principale | 1 unità |
| 6 | Unità di taglio | 1 unità |
| 7 | Stazioni idrauliche | 1 insieme |
| 8 |
Sistema di controllo (gabinetto di controllo compreso) |
1 insieme |
| 9 | Fuori metta la tavola | 1 insieme |
| 10 | Taglio della muffa | 4 insiemi |

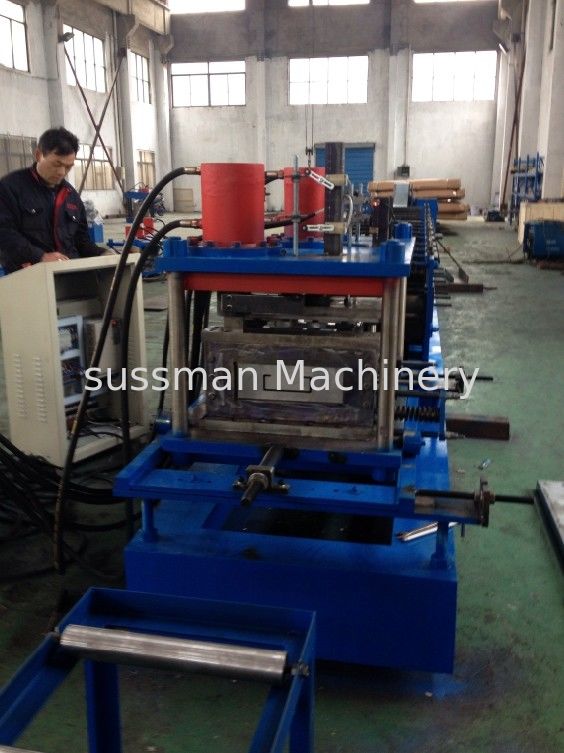

4. Foto a macchina
