Macchina per telai in acciaio leggero C70 C90 0.7-1.2mm Acciaio zincato

Macchina per telai in acciaio leggero C70 C90 0.7-1.2mm Acciaio zincato

Specifiche principali

Descrizione dell'attrezzatura

Specifiche principali:
Dimensioni 70/90*41mm
Spessore 0.7-1.2mm (bobine zincate G300-G550 e Aluzinc)
Larghezza di alimentazione 180mm
Velocità di produzione standard 300-700m/h
Motore principale servomotore da 7.5kw
Alimentazione 380V 50Hz 3 fasi o secondo la vostra richiesta
Stazione idraulica 7.5kw
Capacità serbatoio idraulico: 100L
Raffreddamento idraulico: Raffreddamento a ventola
Pressione idraulica: impostata dal computer
Telaio e matrici di punzonatura: Foro vite, smusso, foro asola, taglio flangia, foro tubo, sospensione, taglio
Tolleranza: +- 0.5mm
Stampante a getto d'inchiostro: EC-JET
Dimensioni macchina: 6000*1000*1500mm
Peso: 4000kg
Colore: secondo la vostra richiesta
Svolgitore: cuscinetto 2 tonnellate, svolgitore automatico

Software di progettazione VERTEX BD
1. La struttura di pareti, pavimenti e tetti viene prodotta automaticamente, risparmiando tempo di progettazione.
2. Stampaggio 3D automatico, garantisce il 100% di precisione.
3. Con la funzione di analisi del progetto, il software può calcolare la capacità portante.
4. Crea una mappa 3D della struttura e una vista di decorazione 3D.
5. L'intera struttura dell'edificio può essere risolta in disegni di unità indipendenti.
6. Calcola la distinta base, inclusi acciaio, lamiere, materiale isolante termico, porte e finestre, viti e
altri materiali di abbinamento necessari.
7. Crea i dati di lavorazione inclusi i pezzi contrassegnati, l'aggancio con l'attrezzatura.
8. Costi di manutenzione e formazione del software.
9. La quota di manutenzione e supporto è di USD 2200.00/anno. È per l'aggiornamento del software ed è opzionale.

Descrizione dell'attrezzatura
1). Svolgitore automatico verticale a testa singola: 1 set
a. Utilizzo di design a serraggio manuale, ID bobina: 460mm-520mm, OD bobina: 1400mm, Carico: 3000kg
b. Svolgimento automatico a conversione di frequenza
c. Potenza: 2.2KW

2). Telaio: Saldatura di lamiere d'acciaio, ricottura generale per trattamento di distensione, per garantire un uso a lungo termine senza deformazioni; e
Lavorazione con centro di lavoro CNC per garantire la precisione dimensionale.

3). Arco: L'arco principale è una struttura a scatola, la scatola è lavorata da un centro di lavoro CNC, l'arco ausiliario è una struttura indipendente.

4). Rullo di formatura: Acciaio per stampi Cr12mov, dopo tempra sottovuoto HRC60-62 ° per rifinire il foro e il bordo del pezzo, tornio CNC
per la finitura della superficie del rullo.

5). Asse principale: Materiale acciaio per utensili 40Cr, trattamento termico di tempra e rinvenimento, finitura rettifica esterna

6). Sistema di trasmissione: Collegamento servomotore e riduttore, tra le ruote con ingranaggi a denti duri di precisione a immersione in olio, per garantire un uso prolungato senza usura.

7). Sistema idraulico
a. Struttura di accumulo energetico, risparmio energetico e protezione ambientale


8). Matrice di punzonatura
I materiali delle matrici sono acciaio per utensili S45C, inserti in acciaio di alta qualità D2 o SKD11, parti della matrice con prodotti
italiani.

9). Componenti elettrici
a. Controllore di movimento e PLC importati originali
b. Componenti a bassa tensione di marchi internazionali di prima classe

10). Stampante a getto d'inchiostro CNC
a. Configurazione di stampante a getto d'inchiostro elettronica a base solvente di alta qualità di grado industriale, scrittura chiara e solida, facile da
installare
b. Inchiostri comuni a base solvente, facili da acquistare ed economici da usare
c. Stampa automaticamente i dati generati dal software di progettazione, senza intervento umano
d. Tramite il sistema di controllo di produzione Frame Mac LGS maker è possibile aggiungere qualsiasi informazione aggiuntiva, come nome dell'azienda, logo, siti web, ecc.

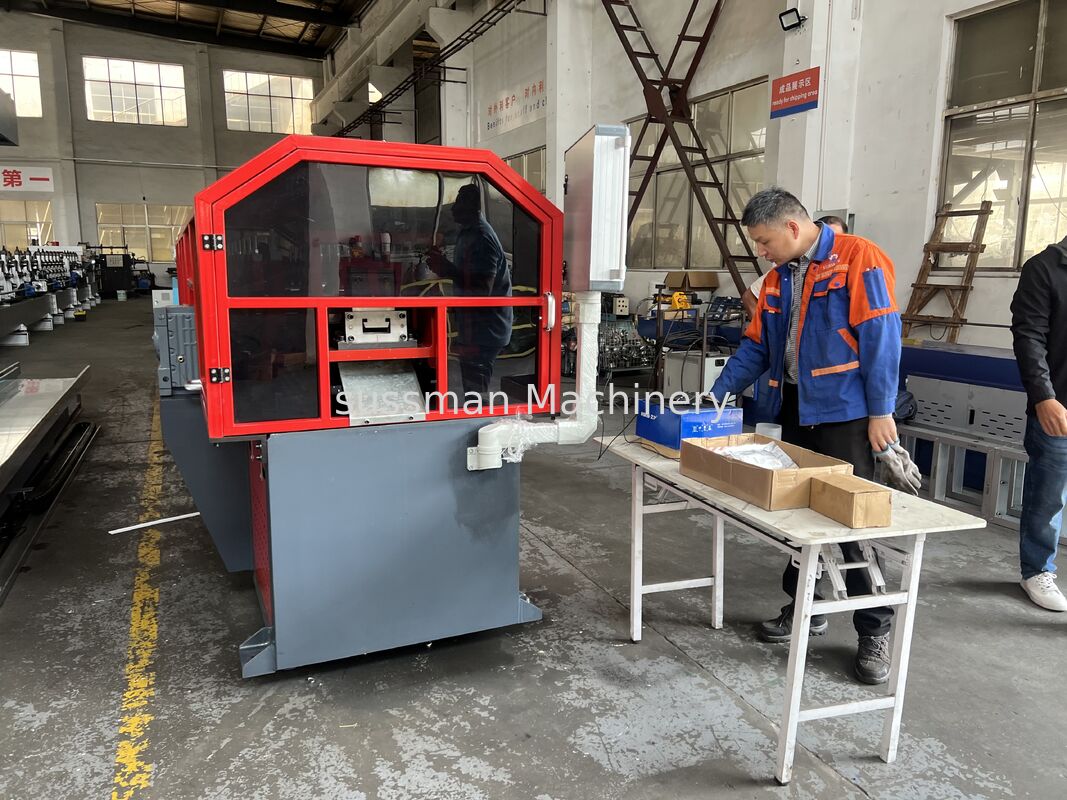

Foto della nostra macchina

Le applicazioni delle macchine LGSF sono principalmente nell'industria delle costruzioni, dove i telai in acciaio leggero stanno guadagnando popolarità grazie ai loro numerosi vantaggi. Alcune applicazioni comuni includono:

1. Costruzioni residenziali: I telai in acciaio leggero sono sempre più utilizzati negli edifici residenziali, comprese case unifamiliari, villette a schiera e complessi di appartamenti multipiano. Le macchine LGSF possono produrre montanti, capriate, travetti e altri componenti necessari per queste strutture.

2. Costruzioni commerciali: I sistemi LGSF sono utilizzati anche in edifici commerciali come uffici, scuole, ospedali e spazi commerciali. Le macchine LGSF possono fabbricare i componenti in acciaio necessari per pareti divisorie interne, pareti esterne, controsoffitti e altri elementi strutturali.

3. Costruzioni modulari: I telai in acciaio leggero sono ideali per la costruzione modulare fuori sede, dove interi moduli edilizi vengono fabbricati in fabbrica e poi trasportati in cantiere per l'assemblaggio. Le macchine LGSF svolgono un ruolo cruciale nella produzione dei componenti di telaio in acciaio per questi moduli.

4. Ristrutturazione e riqualificazione: I sistemi LGSF offrono flessibilità e facilità di installazione, rendendoli adatti per progetti di ristrutturazione e riqualificazione. Le macchine LGSF possono produrre in modo efficiente componenti in acciaio personalizzati che possono essere facilmente integrati nelle strutture esistenti.

L'uso delle macchine LGSF nelle costruzioni offre diversi vantaggi, tra cui tempi di costruzione più rapidi, risparmio sui costi, durata e versatilità di progettazione. Queste macchine consentono una produzione precisa e standardizzata di componenti in acciaio, garantendo un assemblaggio in cantiere di alta qualità e accurato.
