1.5-3.5mm Spessore 4''-12' larghezza Regolabile Profilo in acciaio C Z Purlin Roll Forming Machine
Descrizione
Purlin è ampiamente utilizzato nella costruzione industriale. la macchina può formare diverse dimensioni attraverso il cambiamento di alcune posizioni dei rulli. e può anche perforare e tagliare automaticamente come impostazione.
I purlin C & Z sono travi orizzontali o barre utilizzate per il supporto strutturale negli edifici.CZ purlin roll forming machine sono chiamati anche intercambiabile purlin roll forming machineNella costruzione in acciaio, il termine purlin si riferisce in genere ai componenti del tetto che si estendono paralleli al soffitto dell'edificio e supportano il tetto o il rivestimento.
Tra le applicazioni del purlin C&Z figurano:
1. Costruzioni industriali
2. Costruzione di sale e magazzini
3- Costruzione e ristrutturazione di estensioni
4Progetti agricoli
Specificità tecnica
| Materiale |
PI; PPGI |
| Spessore |
10,5-3,5 mm |
| Velocità di formazione |
15 m/min |
| Stazioni a rulli |
22 stazioni |
| Materiale per rulli |
Cr15 da spegnere |
| Motore principale |
18.5kw |
| Potenza di taglio idraulica |
7.5kw |
| Sistema di controllo |
PLC |
| Dimensione |
10.3 × 1,5 × 1,2 m |
| Sistema di guida |
Catena |
| Tolleranza |
± 1,5 mm |
Flusso di lavoro
Dispositivo di decollaggio → dispositivo di livellamento → macchina di formaggio principale → raddrizzatore → perforazione idraulica
Lista delle macchine
| 3 tonnellate Uncoiler passivo |
1 set |
| Macchine per la formazione di rotoli principali |
1 set |
| Casella di controllo |
1 unità |
| Stazione idraulica |
1 unità |
| Tavolo esterno 1500 mm |
2 unità |
| Dispositivi idraulici di punzonatura e taglio |
2 unità |
| Dispositivo di taglio idraulico |
1 unità |
Componenti principali della macchina
1Il Decoiler idraulico con dispositivo di rottura è equipaggiato per la lavorazione della bobina.
2- Livellante.
3Sistema idraulico di foratura
4- Sistema di pre-cortezza
5. Rollatore con attrezzatura
6. Tavolo o dispositivo di impilazione automatico
7Per l'elaborazione e la regolazione dei dati vengono utilizzati i PLC e gli schermi touch MCGS di Panasonic (Giappone).
8La velocità di formazione del rotolamento è di 8 - 12 m / min.
Profili
C PURLIN SIZES
Larghezza: C80-300
Spessore: 1,5-3,0 mm
Altezza: 40-100 mm
Casella di controllo: marchio Panasonic
(1) Fornitore di alimentazione: 415V, 50 Hz, 3 fasi (adattato su richiesta)
(2) misurazione automatica della lunghezza e della quantità;
(3) Lunghezza e quantità controllate dal PLC,
(4) Le imprecisioni di lunghezza possono essere facilmente corrette.
(6) Pannello di controllo: interruttore a pulsanti e touch screen
(7) Lingua del touch screen: inglese e cinese
(8) Unità di lunghezza: millimetro (spinta sul pannello di comando)
A tavola
Lunghezza: 2 m
Quantità: 2 unità

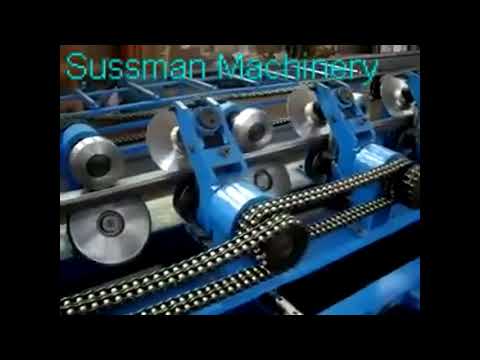

Immagini del prodotto:
