0.8-1.2 mm C63 C75 C100 C150 Light Gauge Steel Framing Machine

Macchina per profilatura in acciaio leggero 0,8-1,2 mm C63 C75 C100 C150

Specifiche principali

Descrizione dell'attrezzatura


Specifiche principali:
Dimensioni 100*41mm
Spessore 0,8-1,2 mm (bobine zincate G300-G550 e Aluzinc)
Larghezza di alimentazione 193 mm
Velocità di produzione standard 300-700 m/h
Velocità massima di produzione 25 m/min
Servomotore principale da 7,5 kw
Alimentazione 380 V 50 Hz 3 fasi o in base alla tua richiesta
Stazione idraulica 7,5 kw
Capacità serbatoio idraulico: 100L
Raffreddamento idraulico: raffreddamento a ventola
Pressione idraulica: impostata dal computer
Telaio e punzoni: foro per vite, smusso, foro per fessura, taglio flangia, foro per tubo, sospensione, taglio
Tolleranza: +- 0,5 mm
Stampante a getto d'inchiostro: EC-JET
Dimensioni della macchina: 5000*1000*1500mm
Peso: 3000 kg
Colore: in base alla tua richiesta
De-colier: cuscinetto 3 tonnellate, svolgitore automatico

Software di progettazione VERTEX BD
1. La struttura di pareti, pavimenti e tetti viene prodotta automaticamente, risparmiando tempo di progettazione.
2. Modellazione 3D automatica, assicura il 100% di precisione.
3. Con la funzione di analisi del progetto, il software può calcolare la capacità portante.
4. Crea una mappa 3D del telaio e una vista di decorazione 3D.
5. L'intero telaio dell'edificio può essere risolto in un disegno unitario indipendente.
6. Calcola la distinta base, incluso l'acciaio necessario, le piastre, il materiale isolante termico, le porte e le finestre, le viti e
altro materiale di corrispondenza.
7. Crea i dati elaborati, incluso il pezzo contrassegnato, l'aggancio con l'attrezzatura.
8. Manutenzione e costi di formazione del software.
9. La manutenzione e il costo di supporto sono USD 2200,00/anno. È per l'aggiornamento del software e opzionale.

Descrizione dell'attrezzatura
1). Svolgitore verticale automatico a testa singola: 1 set
a. Utilizzo del design a serraggio manuale, ID bobina: 460 mm-520 mm, OD bobina: 1400 mm, Carico: 3000 kg
b. Svolgimento automatico a conversione di frequenza
c. Potenza: 2,2KW

2). Telaio: Utilizzo della saldatura di piastre in acciaio, la ricottura complessiva per il trattamento dello stress, per garantire un uso a lungo termine senza deformazioni; e
lavorazione del centro di lavoro CNC per garantire la precisione dimensionale.

3). Arco: L'arco principale è una struttura a scatola, la scatola è lavorata dal centro di lavoro CNC, l'arco ausiliario è una struttura indipendente.

4). Stampo rotante: acciaio per stampi Cr12mov, dopo tempra sottovuoto HRC60-62 ° per affinare il foro e la fine della faccia, tornio CNC
rifinitura della superficie del rullo.

5). Asse principale: materiale per acciaio per utensili 40Cr, trattamento termico di tempra e rinvenimento, finitura di rettifica esterna

6). Sistema di azionamento: servomotore e riduttore di collegamento, tra la ruota con operazione di immersione in olio a ingranaggi a denti duri di precisione, per garantire l'uso a lungo termine senza usura.

7). Sistema idraulico
a. Struttura di accumulo di energia, risparmio energetico e protezione ambientale
b. Componenti idraulici: prodotti Germany Rexroth

8). Stampo di punzonatura
Il materiale del modello di stampo è acciaio per utensili S45C, inserto dello stampo con acciaio di alta qualità D2 o SKD11, parti dello stampo con riso del Giappone
prodotti.

9). Parti elettriche
a. Controller di movimento e PLC originali importati
b. Componenti a bassa tensione di marca internazionale di prima classe

10). Stampante a getto d'inchiostro CNC
a. Configurazione di una stampante a getto d'inchiostro elettronica a solvente di alta qualità di livello industriale, stampa scrittura chiara e solida, facile da
installare
b. Inchiostri a base solvente comuni, facili da acquistare ed economici da usare
c. Stampa automaticamente generata automaticamente dal software di progettazione, senza intervento umano
d. Dal sistema di controllo della produzione Frame Mac LGS maker è possibile aggiungere qualsiasi informazione aggiuntiva, ad esempio, nome dell'azienda, logo, siti Web e così via.

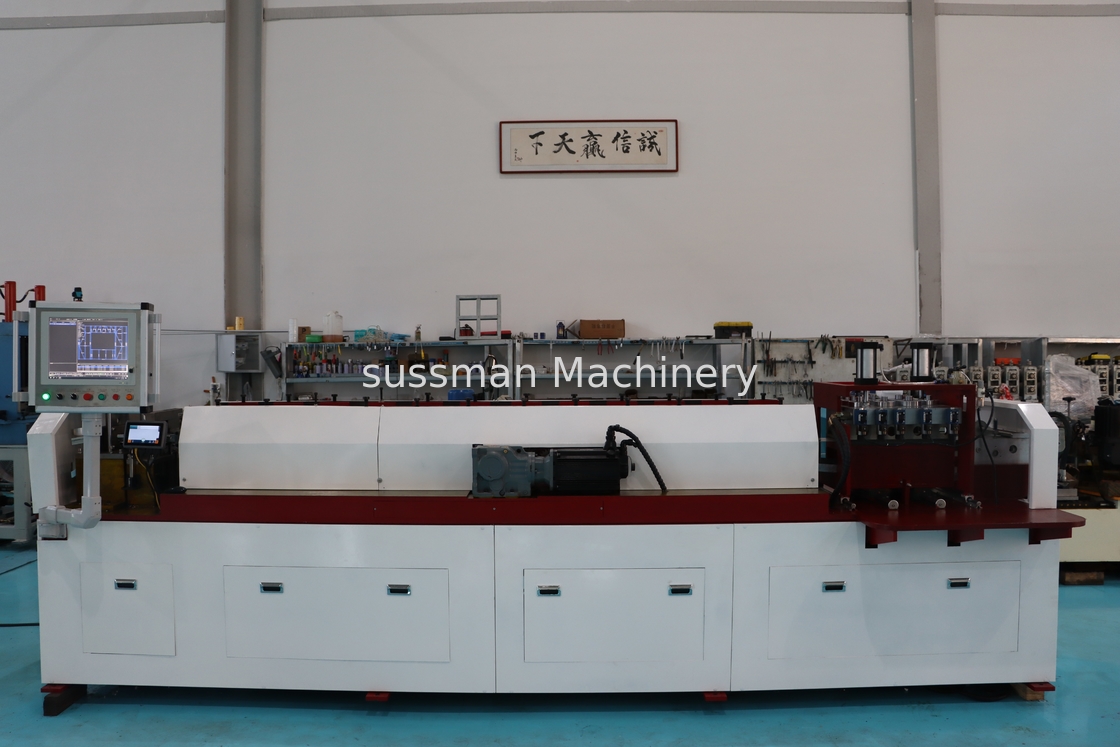

La foto della nostra macchina

Le applicazioni delle macchine LGSF sono principalmente nel settore edile, dove l'intelaiatura in acciaio leggero sta guadagnando popolarità grazie ai suoi numerosi vantaggi. Alcune applicazioni comuni includono:

1. Costruzione residenziale: l'intelaiatura in acciaio leggero è sempre più utilizzata negli edifici residenziali, tra cui case unifamiliari, villette a schiera e complessi di appartamenti a più piani. Le macchine LGSF possono produrre montanti, capriate, travetti e altri componenti necessari per queste strutture.

2. Costruzione commerciale: i sistemi LGSF sono utilizzati anche in edifici commerciali come uffici, scuole, ospedali e spazi commerciali. Le macchine LGSF possono fabbricare i componenti in acciaio necessari per pareti divisorie interne, pareti esterne, sistemi a soffitto e altri elementi strutturali.

3. Costruzione modulare: l'intelaiatura in acciaio leggero è adatta per la costruzione modulare fuori sede, dove interi moduli di edifici vengono fabbricati in fabbrica e poi trasportati al cantiere per l'assemblaggio. Le macchine LGSF svolgono un ruolo cruciale nella produzione dei componenti di intelaiatura in acciaio per questi moduli.

4. Ristrutturazione e ammodernamento: i sistemi LGSF offrono flessibilità e facilità di installazione, rendendoli adatti per progetti di ristrutturazione e ammodernamento. Le macchine LGSF possono produrre in modo efficiente componenti in acciaio personalizzati che possono essere facilmente integrati nelle strutture esistenti.

L'uso delle macchine LGSF nell'edilizia offre numerosi vantaggi, tra cui tempi di costruzione più rapidi, risparmi sui costi, durata e versatilità del design. Queste macchine consentono la produzione precisa e standardizzata di componenti in acciaio, garantendo un assemblaggio di alta qualità e accurato in loco.
