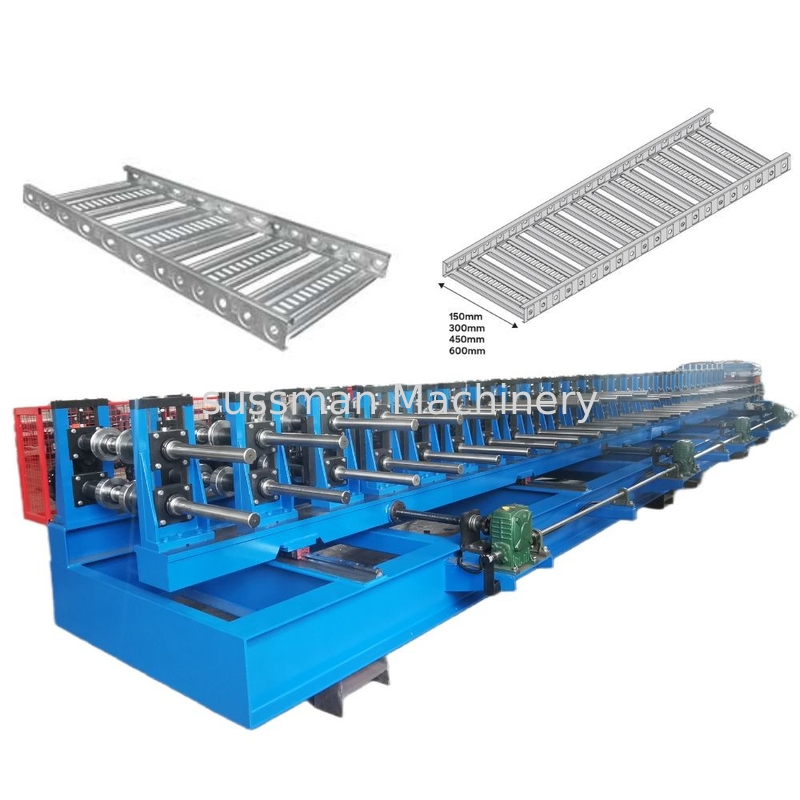

100 mm-600 mm Macchina per la trasformazione a rotoli di vassoi di cavi di dimensioni multiple con fori perforati

100 mm-600 mm Larghezza regolabile Acciaio Galvanizzato Perforato Moderato Cable Tray Roll Forming Machine

Una macchina per la trasformazione del rullo dei vassoi per cavi è un'attrezzatura specializzata utilizzata nella fabbricazione di vassoi per cavi, che sono componenti strutturali utilizzati per sostenere e indirizzare i cavi in vari settori industriali,comprese le costruzioni, distribuzione dell'energia, telecomunicazioni e data center.

Questo primo rullo intelligente potrebbe produrre diversi tipi di vassoi per cavi come: vassoio per cavi a fondo solido, vassoio per cavi a valle, vassoio per cavi a canale, vassoio per cavi perforati,Cable tray non perforato e tray per cavi a tronco ecc.. con diverse materie prime quali: acciaio galvanizzato a caldo, acciaio pregalvanizzato, acciaio laminato a caldo e a freddo, acciaio inossidabile e alluminio.2 mm o 1-2 mmPotresti impostare 10 lunghezze diverse per il vassoio del cavo.

Dati tecnici:

5.1. Materiale di piastra adatto:

Spessore dell'acciaio: 1-2 mm di acciaio laminato a freddo e acciaio galvanizzato

Larghezza del profilo dopo formazione: 100-600 mm di modifica automatica

Altezza del profilo: 50-150 mm

Lunghezza del foglio: 2000 ∼ 6000 mm

5.2Velocità di lavoro: circa 2-3 metri / min.

5.3- Scala di formazione: circa 20 stazioni

5.4Materiale del rullo: Cr12, quench HRC58-62 cromato

5.5Materiale dell'albero: acciaio avanzato 45# (Diametro: 90 mm), raffinazione termica

5.6 Sistema azionato: azionato a catena

5.7. Potenza principale con riduttore: 22KW WH Cinese Famoso

5.8Taglio: Taglio idraulico Cr12mov

5.9Materiale del coltello da taglio: Cr12Mov, quench HRC58-62

5.10L'intera macchina è controllata da un computer industriale PLC.

5.11 PLC-PLC-Delta

5.12 Encoder - Omron, Giappone

5.13 Parti elettriche - Schneider

5.14 regolare la larghezza mediante motori e rotaie, controllati dal PLC

Lista delle macchine:

Disegno del profilo:

Prodotti finiti






Flusso di lavoro

Decoiler-nivellamento-servoalimentazione-perforazione-formazione del rotolo principale-taglio-tabella di scarico

Prodotti finiti:


Applicazione



Nel cablaggio elettrico degli edifici, viene utilizzato un sistema di vassoi per cavi per sostenere i cavi elettrici isolati utilizzati per la distribuzione e la comunicazione di energia.I vassoi per cavi sono utilizzati in alternativa ai sistemi di cablaggio aperto o di condotti elettrici, sono comunemente utilizzati per la gestione dei cavi nelle costruzioni commerciali e industriali.dal momento che i nuovi cavi possono essere installati posandoli nel vassoio, invece di tirarli attraverso un tubo.
