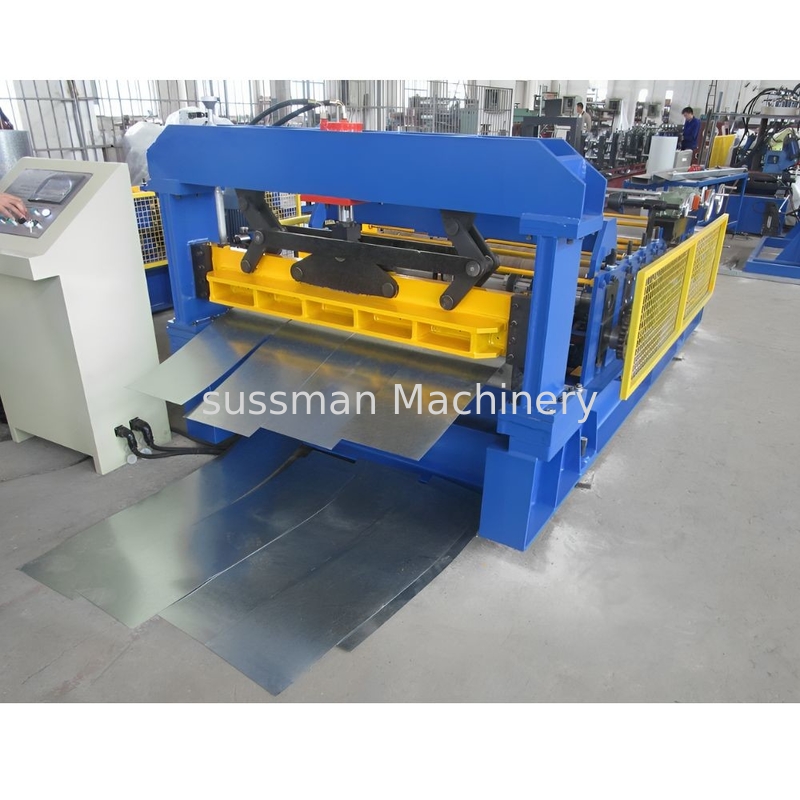

0.2-2.0 mm di spessore Acciaio galvanizzato tagliato in lunghezza e macchina a fessura

0.2-2.0mm lamiera zincata taglio e slitter

"Taglio a lunghezza e slitter" sono attrezzature speciali utilizzate nell'industria della lavorazione e produzione di metalli. Svolge principalmente due funzioni:

1. Taglio a lunghezza (CTL):

   • Funzione:Questa macchina taglierà continuamente la bobina di metallo in fogli o strisce di metallo di lunghezza specifica.
   • Processo tecnologico:La bobina di metallo viene inviata alla macchina, che la taglierà con precisione in pannelli o strisce della lunghezza richiesta in base ai parametri preimpostati (inseriti dall'operatore o controllati dal sistema informatico). Questo processo è particolarmente adatto per la produzione di pannelli o strisce di metallo che possono essere utilizzati direttamente per la successiva lavorazione o produzione.

2. Slitting:

   • Funzione:Questa macchina può anche tagliare la bobina di metallo in strisce sottili di larghezza specificata.
   • Processo tecnologico:Dopo che la bobina di metallo è stata inviata alla macchina, verrà tagliata longitudinalmente attraverso più lame di taglio o lame circolari per produrre strisce più sottili. Questo processo consente ai produttori di utilizzare una singola bobina più larga per produrre più bobine o strisce più sottili. Il taglio longitudinale viene comunemente utilizzato per produrre bobine o strisce di diverse larghezze per soddisfare le esigenze specifiche dei clienti o per ottimizzare il tasso di utilizzo dei materiali nei processi di produzione successivi.

Parametri

1. Materiale bobina lavorabile:Bobine zincate, bobine di acciaio al carbonio e bobine di alluminio
2. BobinaSpessore:0.2-2.0mm ;
3. Larghezza bobina:1250mm;
4. Velocità di linea:0-10m/minuto;
5. Capacità di carico:5tonnellateIdraulico;
6. Diametro interno bobina:φ 480 -510mm;
7. Diametro esterno bobina:≤φ1400mm;
8. Diametro rullo di livellamento:φ60
9. Distanza tra i rulli di livellamento:65mm
10. Materiale rullo di livellamento:40Cr , durezza: HRC52-60
11. Alimentazione:440VtrifaseElettricità60Hz ;
12. Tolleranza di deviazione angolare:≤±2mm/2000mm
13. Tolleranza di deviazione della lunghezza di taglio:≤±2mm/2000mm
14. Regolazione del colpo di livellamento: 4 punti verso l'alto, 5 punti verso il basso.
15. L'altezza del dispositivo di taglio è uguale all'altezza del banco di lavoro mobile a doppia macchina.
16. Il quadro elettrico è una struttura integrata a braccio oscillante, che può essere collegata a scatole di controllo elettrico su entrambi i lati della macchina.
17. Il gruppo idraulico è progettato in modo integrato con la macchina principale, quindi il carrello può essere spostato liberamente.

Sistema di controllo idraulico

Garantire l'uso di componenti idraulici

La pressione di esercizio del sistema idraulico è 6.3-16MPa

La capacità del serbatoio dell'olio idraulico è di 80 litri o più

Sistema di controllo elettrico:PLC e touch screen

Modalità di controllo PLC, controllata tramite touch screen.

Accessori

Espansione meccanica
