Messico Popolare Calibro 22 A 32 Trapezoidale Foglio R-72 R-101 Profili Roofing Roll Forming Machine
1Parametro tecnico della macchina per coperture in zinco
|
Materiale della bobina
|
Spessore del materiale
|
0.3-0.8 mm PPGI Acciaio colorato, acciaio galvanizzato
|
|
Larghezza del materiale
|
1220 mm
|
|
Macchine a rotoli
|
Struttura del telaio
|
telaio 350H
|
|
Stazione a rulli
|
Circa 24 stazioni a rulli
|
|
Fabbricazione a partire da materiali di caldo
|
76mm 45# Solid Steel, precisione
|
|
Materiale dell'albero
|
45# Acciaio solido, precisione
|
|
Roller Info.
|
45# acciaio indurito cromato
|
|
Trasmissione
|
Catena da 1 pollice
|
|
Potenza del motore
|
7.5KW
|
|
Velocità di uscita
|
Circa 0-12 m/min
|
|
Taglio
|
Tipo di taglio
|
Automazione idraulica
|
|
Legno di taglio
|
Cr12Mov, durezza 60-62°C
|
|
Sistemi idraulici
SISTEMA
|
Installazione
|
All'interno, facile da usare
|
|
Motore a pompa
|
4 kW
|
|
Controllo
SISTEMA
|
Controllo elettrico
|
PLC con touch screen
|
|
Controllo della lunghezza
|
Encoder Omron
|
|
Tolleranza di lunghezza
|
± 1,5 mm
|
2. Elenco delle macchine da copertura
|
Decoiler passivo da 5T
|
1 set
|
|
Film di plastica
|
1 set
|
|
Dispositivo di pre-taglio manuale
|
1 set
|
|
Macchine per la formazione di rotoli principali
|
1 set
|
|
Macchine per il taglio idraulico
|
1 set
|
|
Box di controllo PLC
|
1 unità
|
|
Stazione idraulica
|
1 unità
|
|
Tabella Passive Out
|
2 unità
|
|
Copertura di sicurezza
|
1 unità
|
3. Disegno del profilo della macchina per coperture
Si tratta di un profilo a costole con una configurazione trapezoidale fabbricato in stabilimento con una laminazione stazionaria da un rotolo di acciaio Ternium Zintro, Ternium Zintro Alum o Ternium Pintro,con una larghezza di 50 mm o più, ma non superiore a 50 mm.
Il foglio ondulato R72 è un laminato di acciaio con un profilo trapezoidale che si adatta a un'infinità di costruzioni e può lavorare sia sul tetto che su pareti e recinzioni.
Il foglio R101 è un profilo ribato rettangolare che offre una grande resistenza strutturale; a causa del suo profilo trapezoidale, viene utilizzato come copertura di fissaggio esposta e facciate e rivestimenti.All'interno della nostra gamma di lamiere di acciaio ondulato, R101 è forse il più venduto, in quanto può essere adattato a un numero infinito di edifici, tra le applicazioni in cui il foglio ondulato R101 può essere utilizzato sono:Immagazzini commerciali e industriali, magazzini, centri commerciali, strutture sportive, palestre, bar, fabbriche e altro ancora.
5Applicazioni
Pareti, tetti e cornici di edifici industriali, magazzini e costruzioni in generale.
-
Grandi tetti industriali e commercialiIl profilo R101 è utilizzato principalmente per questo scopo: la sua copertura effettiva più ampia (circa 101 cm o 1,01 m) e la sua maggiore resistenza strutturale lo rendono adatto per i tetti di grandi dimensioni di fabbriche industriali,magazzini, e strutture commerciali
-
Pareti e recinti: viene utilizzato anche per rivestimenti murali di fabbriche e magazzini.
-
Altre strutture: Il foglio R101 può essere utilizzato in applicazioni come tetti residenziali (per un aspetto moderno in metallo), centri commerciali e, eventualmente, alcuni edifici agricoli

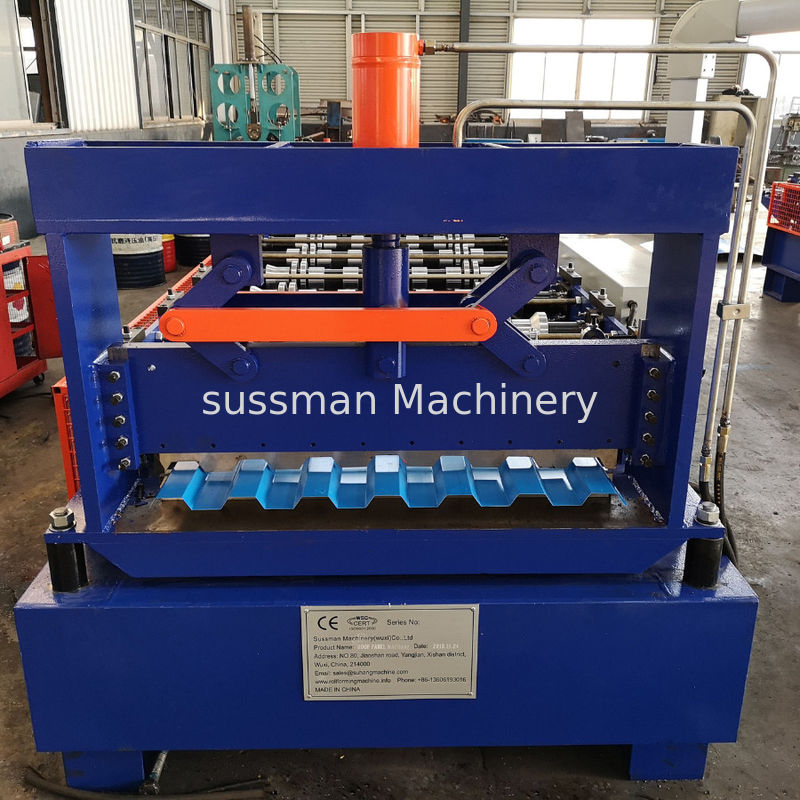

5Foto della macchina per il tetto.
