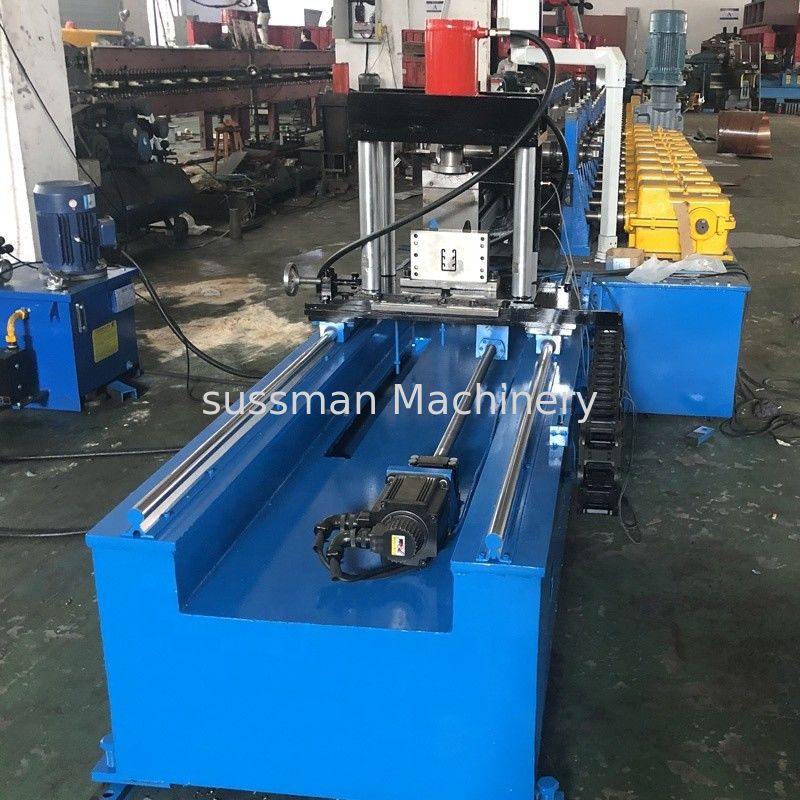

il puntone idraulico di 1.5-2.5mm Decoiler ha scanalato il Manica che fa la macchina
1. Parametro tecnico di Manica solare del puntone
| Specifiche della macchina |
| Peso |
Circa 10000kgs |
| Dimensione |
Circa 20m x 1.0m x 1.0m (altezza di larghezza x di lunghezza x) |
| Colore |
Colore principale: blu |
| Colore d'avvertimento: giallo |
| Materia prima adatta |
| Materiale |
Acciaio galvanizzato |
| Spessore |
1.5-2.5mm |
| Carico di snervamento |
235Mpa |
| Parametri tecnici principali |
| Quantità di formazione delle stazioni dei rulli |
18-20 |
| Diametro di formazione delle assi di rulli |
75mm |
| Velocità di lavoro |
8-12m/min |
| Formazione del materiale dei rulli |
Acciaio della muffa Gr15, con il trattamento estiguuto |
| Materiale della taglierina |
Acciaio della muffa CR12, con il trattamento estiguuto |
| Sistema di controllo |
SpA e convertitore |
| Requisito di Electric Power |
Potere del motore principale: circa 22 chilowatt |
| Stazione idraulica |
Motore 5.5kw |
2. Componenti solari della macchina di Manica del puntone
Il rotolo fotovoltaico solare del puntone che forma la macchina può produrre vari modella i prodotti come profilo.
La dimensione differente del canale è regolato dai distanziatori fra i rulli alti e lato negativi. Poiché la progettazione di questi distanziatori è semicerchio, poi il giunto due insieme, in modo da quando regola, non deve rimuovere i rulli, è molto facili e la specificazione differente del cambiamento di convenient.when, deve cambiare la muffa di taglio.
No. |
Dimensione |
Spessore |
Trattamento di superficie
|
| millimetro |
Pollice |
Spessore |
Calibro |
|
41x21 |
1-5/8x13/16» |
1,0, 1,5, 2,0, 2,5, 2.75.3.0 |
19,16,14,12 |
HDG, PAGINA, PC |
| B |
41x22 |
1-5/8x7/8» |
1,0, 1,5, 2,0, 2,5, 2.75.3.0 |
19,16,14,12 |
HDG, PAGINA, PC |
| C |
41x25 |
1-5/8x1» |
1,0, 1,5, 2,0, 2,5, 2.75.3.0 |
19,16,14,12 |
HDG, PAGINA, PC |
| D |
41x41 |
1-5/8x1-5/8» |
1,0, 1,5, 2,0, 2,5, 2.75.3.0 |
19,16,14,12 |
HDG, PAGINA, PC |
| E |
41x62 |
1-5/8x27/16» |
1,0, 1,5, 2,0, 2,5, 2.75.3.0 |
19,16,14,12 |
HDG, PAGINA, PC |
| F |
41x82 |
1-5/8x3-1/4» |
1,0, 1,5, 2,0, 2,5, 2.75.3.0 |
19,16,14,12 |
HDG, PAGINA, PC |
| S.N |
Nome dell'attrezzatura |
Quantità |
| 1 |
non-bobinatrice elettrica 3T |
1 insieme |
| 2 |
Guida d'alimentazione |
1 insieme |
| 3 |
Rotolo principale che forma macchina |
1 unità |
| 4 |
Rotolo principale che forma macchina |
1 insieme |
| 5 |
Taglio idraulico |
1 insieme |
| 6 |
gruppo di regolazione |
1 insieme |
| 7 |
Fuori tavole |
2 unità |
4. applicazione solare di Manica del puntone
1.These includono i tubi, cavo di dati ed elettrico, sistemi meccanici quale ventilazione, condizionamento d'aria ed altri sistemi meccanici.
il canale 2.Strut inoltre è utilizzato per altre applicazioni che richiedono una forte struttura, quali i banchi da lavoro, i sistemi d'accantonamento, gli scaffali di attrezzatura, ecc. S
il pannello della struttura 3.Solar è usato per montare, rinforzare, sostenere e collega la costruzione in costruzione dei carichi strutturali leggeri.
Disegno di profilo
Disposizione della macchina
