Luogo di origine | Wuxi, Cina |
Marca | Sussman |
Certificazione | CE, SGS, ISO |
Numero di modello | RF-RP |
Doppia strato di pannello di tetto pannello di parete macchina di formazione di rotoli spessore 0,3-0,8 mm acciaio galvanizzato
1. Parametro tecnico
Numero | Articolo 2 | Tipo di unità | RF-DL |
1 | Spessore dell'acciaio | mm | 0.3-0.8 mm di acciaio colorato/ bobina di acciaio galvanizzato |
2 | Velocità di formazione | m/min | Circa 8-15. |
3 | Sistemi a rulli | in piedi |
Lo strato superiore è di circa 20 stazioni Lo strato inferiore ha circa 18 stazioni. |
4 | Materiale dei rulli | mm | Acciaio 45#, rivestito di cromo |
5 | Materiale e diametro dell'albero | mm | F76 45# acciaio, rivestito di cromo |
6 | Potenza del motore principale | Kw | 7.5 |
7 | Potenza di taglio idraulica | Kw | 4 |
8 | Pressione idraulica | MPa | 12 |
9 | Fornitore di energia | 380V, 60 Hz, 3 fasi | |
10 | Tolleranza | mm | +-1.5 |
11 | Materiale di taglio | Cr12Mov HRC58-62 | |
12 | Sistema di controllo | PLC con touch screen | |
13 | Peso della macchina principale | T | 10T |
2. Lista delle macchine
Decoiler passivo da 5 t |
1 set |
Piattaforma di guida |
1 set |
Dispositivo di pre-taglio doppio | 1 set |
Macchine per la formazione di rotoli principali |
1 set |
Macchine per il taglio idraulico |
1 set |
Box di controllo PLC |
1 unità |
Stazione idraulica |
1 unità |
Tabella Passive Out |
2 unità |
Copertura di sicurezza |
1 unità |
3. Disegno di profilo
Questa macchina a doppio tetto/parete che può formare pannelli AG e R.
Larghezza minima della bobina per il pannello AG è 1,038.22mm e il pannello R minimo è 1,079.5mm misurazione finita per entrambi i pannelli è 914.5.
Spessore da 0,360 mm a 0,666 mm.
4. Caratteristiche principali
1.Questa macchina di formazione a doppio rullo può produrre due profili diversi con una macchina, condividendo lo stesso telaio base della macchina, sistema di controllo PLC, che può risparmiare molto sui costi.
2Progettazione del processo di formazione più ragionevole; più gradini a rulli con prezzo competitivo.
3L'intera linea è costituita da un-coiler, doppio sistema di pre-taglio, sistema di alimentazione, macchina di formazione di rotoli con copertura protettiva, dispositivo post-taglio, sistema di controllo PLC, e così via.

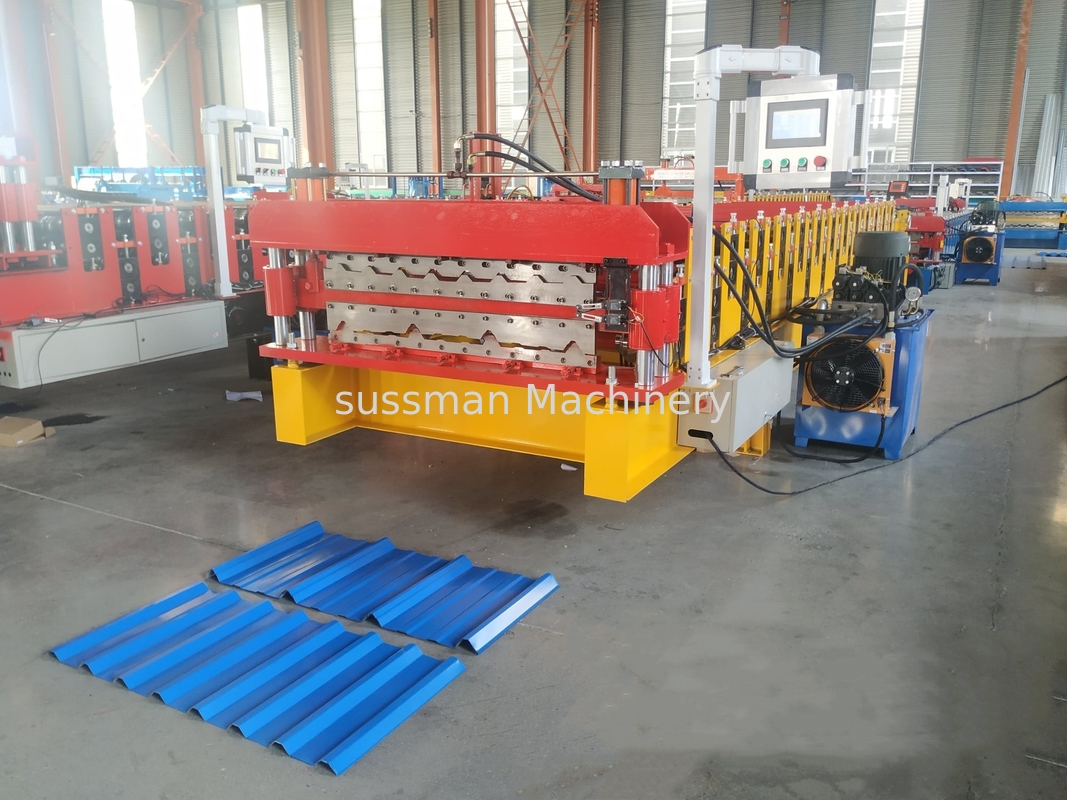

5Foto macchina.
6Imballaggio e consegna
Prima di caricare al contenitore, controlleremo la macchina prima
In secondo luogo, fare una certa protezione sulla macchina, come, dipingeremo la bobina sul rullo e l'albero, nel caso in cui il rullo e il shast ottenuto corrosione e arrugginito durante la consegna di lungo tempo
In terzo luogo, faremo il pacchetto di plastica sulle parti facilmente danneggiate, e fissare tutte le parti nel contenitore con la corda di filo d'acciaio, e garantire che la macchina non si danneggia quando si scuote in mare.
Finalmente, faremo delle foto per il cliente quando carica al container
