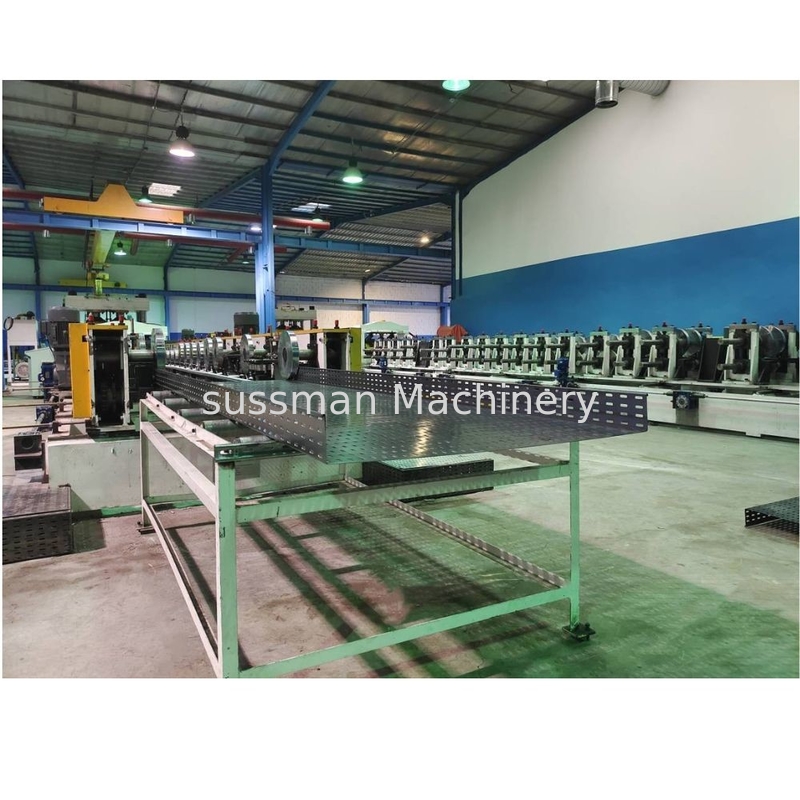

Acciaio galvanizzato perforato 200-1000 mm Larghezza regolabile Moderate Cable Tray Roll Forming Machine
La macchina di formazione del rullo del vassoio del cavo è comunemente utilizzata per la gestione del cavo nella costruzione commerciale e industriale.Scaffale di cavi a fondo solido, vassoio per cavi a trincea, vassoio per cavi a canale, vassoio per cavi perforati, vassoio per cavi non perforati e vassoio per cavi a tronco, ecc., con diverse materie prime come: acciaio galvanizzato a caldo,acciaio pre-galvanizzato, acciaio laminato a caldo e a freddo, acciaio inossidabile e alluminio.
Dati tecnici:
5.1. Materiale di piastra adatto:
Spessore dell'acciaio:0Acciaio laminato a freddo e acciaio galvanizzato
Larghezza del profilo dopo la modellazione:200-1000 mm di modifica automatica
Altezza del profilo: 50-150 mm
Lunghezza del foglio: 2000 ∼ 6000 mm
5.2Velocità di lavoro: circa 2-3 metri / min.
5.3- Scala di formazione: circa 20 stazioni
5.4Materiale del rullo: Cr12, quench HRC58-62 cromato
5.5Materiale dell'albero: acciaio avanzato 45# (Diametro: 90 mm), raffinazione termica
5.6 Sistema azionato: azionato a catena
5.7. Potenza principale con riduttore: 22KW WH Cinese Famoso
5.8Taglio: Taglio idraulico Cr12mov
5.9Materiale del coltello da taglio: Cr12Mov, quench HRC58-62
5.10L'intera macchina è controllata da un computer industriale PLC.
5.11 PLC-PLC-Delta
5.12 Encoder - Omron, Giappone
5.13 Parti elettriche - Schneider
5.14 regolare la larghezza mediante motori e rotaie, controllati dal PLC
Lista delle macchine:
S.N. | Nome dell'apparecchiatura | Quantità |
1 | 5T un-coiler idraulico | 1 set |
2 | Dispositivo di livellamento | 1 set |
3 | Servo alimentatore | 1 unità |
4 | Dispositivo di pre-taglio | 1 unità |
5 | Dispositivi idraulici per la perforazione | 1 set |
6 | Stampi per foratura | 4 serie |
7 | Macchine per la formazione di rotoli principali | 1 set |
8 | Stazione idraulica | 1 set |
9 | Sistema di controllo (compresa la casella di controllo) | 1 set |
10 | Tavoli fuori. | 2 unità |
11 | Parti di ricambio | 1 pacchetto |
12 | Copertura di sicurezza | 1 set |
Disegno del profilo:
Prodotti finiti
Flusso di lavoro
Decoiler-nivellamento-servoalimentazione-perforazione-formazione di rotoli principali-taglio-tabella di scarico
Applicazione
Nel cablaggio elettrico degli edifici, viene utilizzato un sistema di vassoi per cavi per sostenere i cavi elettrici isolati utilizzati per la distribuzione e la comunicazione di energia.I vassoi per cavi sono utilizzati in alternativa ai sistemi di cablaggio aperto o di condotti elettrici, sono comunemente utilizzati per la gestione dei cavi nelle costruzioni commerciali e industriali. Sono particolarmente utili in situazioni in cui si prevedono modifiche al sistema di cablaggio,dal momento che i nuovi cavi possono essere installati posandoli nel vassoio, invece di tirarli attraverso un tubo.
Le macchine per la trasformazione di bobine per cavi sono utilizzate principalmente nell'industria elettrica e nella costruzione.
1Cablaggio elettrico: i vassoi per cavi sono utilizzati per sostenere e proteggere i cavi elettrici negli edifici commerciali, nei data center, negli impianti industriali e nelle centrali elettriche.Forniscono un metodo sicuro e organizzato di routing e gestione dei cavi, riducendo il rischio di danni o interferenze.
2.Comunicazione e rete: i vassoi per cavi sono comunemente utilizzati nelle infrastrutture IT e nei data center per ospitare e indirizzare cavi di rete, fibre ottiche e fili di telecomunicazione.Offrono flessibilità e facile accesso per manutenzione e aggiornamenti.
3.Infrastrutture industriali e di produzione: i vassoi per cavi sono ampiamente utilizzati negli impianti di produzione e nelle strutture industriali per supportare cavi elettrici pesanti e cablaggi di controllo.Possono resistere a ambienti difficili e fornire una gestione efficiente dei cavi per macchine e attrezzature.
4Progetti infrastrutturali: i vassoi per cavi sono installati in progetti infrastrutturali, quali aeroporti, ferrovie, gallerie e ponti, per trasportare cavi elettrici e di comunicazione.Facilitano la facile manutenzione e l'ampliamento della rete di cavi in progetti di costruzione su larga scala.
